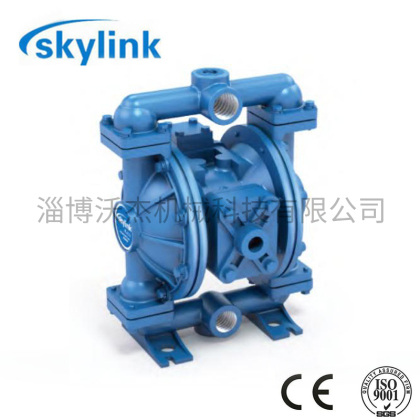

氣動隔膜泵作為工業流體輸送的重要設備，其氣閥組調試直接影響泵的運行穩定性與效率。本文從氣閥組結構解析、調試前準備、分步調試流程及常見故障處理四個維度，系統闡述氣動隔膜泵氣閥組的調試要點。

　　一、氣閥組結構與工作原理

　　氣閥組由配氣閥、先導閥、空氣過濾減壓閥及電磁閥構成，通過壓縮空氣的精確分配實現膜片往復運動。配氣閥通過連桿軸連接兩側膜片，當高壓氣體進入一側氣室時，推動膜片壓縮液體并排出，同時另一側氣室氣體排出形成負壓，完成液體吸入。此過程中，氣閥組需確保氣體壓力穩定、換向靈敏，以實現連續輸送。

　　二、調試前關鍵準備

　　氣源系統檢查：確認壓縮空氣壓力在0.2-0.7MPa范圍內，通過壓力表驗證。若壓力不足，需調整空氣壓縮機輸出或檢查管路泄漏。

　　氣閥組清潔：拆卸氣閥組后，用溶劑清洗閥芯、閥座及密封件，去除油污、雜質，防止因堵塞導致?lián)Q向失靈。

　　密封性測試：對氣閥組各接口涂抹肥皂水，通入壓縮空氣后觀察是否產生氣泡，確保無泄漏。

　　三、分步調試流程

　　1.空氣過濾減壓閥調試

　　壓力設定：順時針旋轉調節旋鈕，將出口壓力設定至泵額定工作壓力的80%（如泵額定壓力0.6MPa，則設定為0.48MPa）。

　　穩定性驗證：保持泵運行10分鐘，觀察壓力表波動范圍，若波動超過±0.05MPa，需檢查減壓閥彈簧或更換濾芯。

　　2.配氣閥與先導閥聯動調試

　　換向測試：手動操作先導閥，觀察配氣閥是否同步切換氣路。若換向延遲超過0.5秒，需檢查先導閥芯磨損情況或調整彈簧預緊力。

　　排氣口檢測：運行泵時，檢查配氣閥排氣口是否有持續漏氣。若漏氣量大于0.5L/min，需更換閥座密封圈。

　　3.電磁閥功能驗證

　　通電測試：對電磁閥施加額定電壓（如24V DC），觀察閥芯是否快速動作。若動作遲緩，需檢查線圈電阻或清潔閥芯。

　　手動超越控制：將電磁閥紅色旋鈕切換至“手動”位，驗證閥芯能否獨立切換，確保應急操作可靠性。

　　四、常見故障與處理

　　泵無法啟動或運行緩慢：檢查進氣壓力是否低于0.4bar，或氣閥組內部存在泄漏。通過更換先導閥密封件或調整配氣閥間隙解決。

　　流量不穩定：若壓力表顯示波動，可能是氣源壓力不穩或氣閥組換向頻率異常。需安裝穩壓罐或優化電磁閥控制邏輯。

　　氣閥組異響：排查配氣閥連桿軸是否磨損，或先導閥芯卡滯。更換磨損部件或清洗閥芯后可消除噪音。

　　五、調試后驗證與維護

　　完成調試后，需連續運行泵2小時，監測流量、壓力及溫度參數，確保無異常波動。建議每季度對氣閥組進行清潔與密封性檢查，每年更換一次空氣過濾減壓閥濾芯，以延長設備壽命。

　　掌握氣動隔膜泵氣閥組的調試技術，是保障設備高效運行的關鍵。通過結構理解、規范操作及定期維護，可顯著降低故障率，提升生產連續性。
